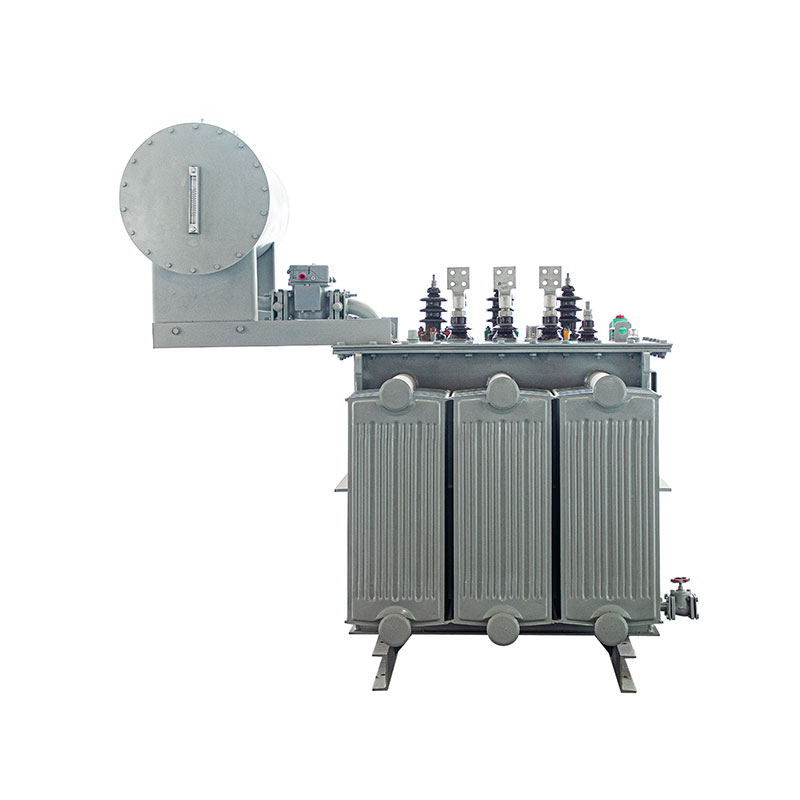

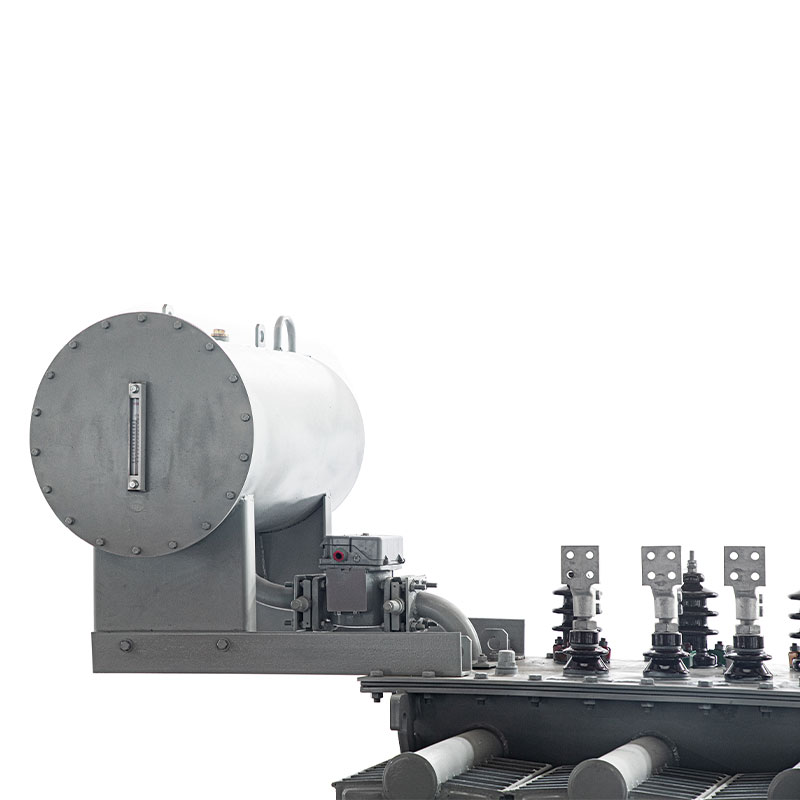

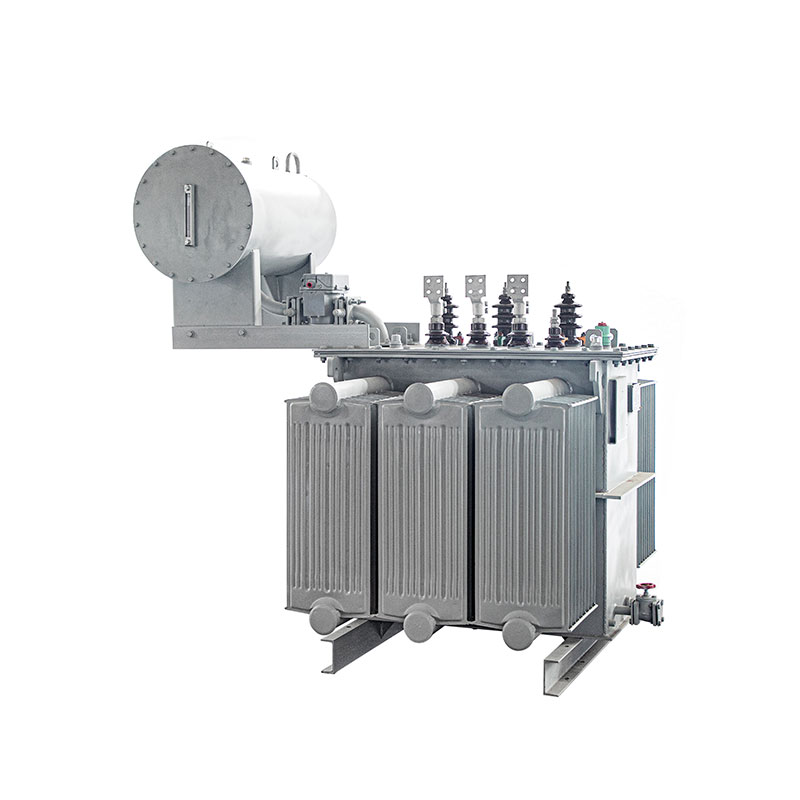

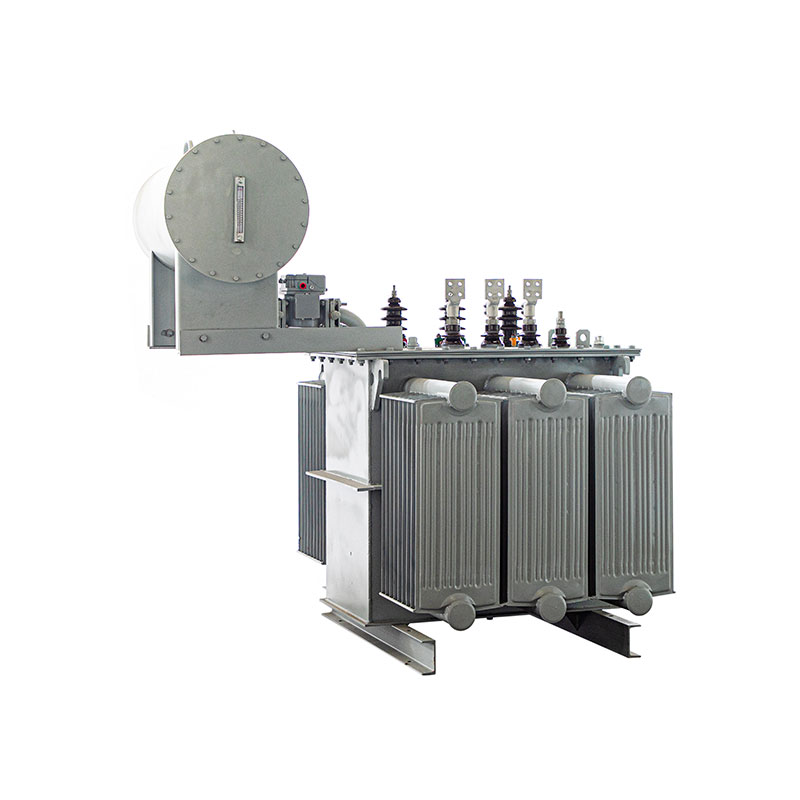

3 فیز آئل ڈوبے ہوئے قسم کی پاور ٹرانسفارمر

اگر آپ 3 فیز آئل میں ڈوبے ہوئے قسم کے پاور ٹرانسفارمر کے قابل اعتماد سپلائر کی تلاش کر رہے ہیں ، اور طویل مدتی تعاون کو فروغ دینا چاہتے ہیں تو ، براہ کرم تیلی کا انتخاب کریں ، کیونکہ ہمارے پاس بھرپور تجربہ ہے اور جامع خدمات کے ساتھ مل کر جدید مصنوعات کی پیش کش کرسکتے ہیں۔

معیاری تفصیلات

1. قابل اطلاق تفصیلات: IEC 60076 / IEEE

2. درجہ بندی کی گنجائش: تک 3150kva تک

3. پرائمری وولٹیج: 66kV تک

4. ثانوی وولٹیج: 0.4/6.3/10.5/35kV یا اپنی مرضی کے مطابق

5 ، سمیٹنے والے مواد: تانبے/ ایلومینیم

6. ٹمپریچر رائز: 65 ° C

7. کولنگ کا طریقہ: اونا/اوناف

8. فریکوئینسی: 50 ہرٹز/60 ہ ہرٹز

9. ٹی اے پی ایس وولٹیج: ± 2x2.5 ٪ / ± 3x2.5 ٪ / ± 8x1.5 ٪ یا اپنی مرضی کے مطابق

10.Vector گروپ: YD11 / YND11 / Dyn11 / Yn

ویڈیو

براہ کرم درج ذیل معلومات فراہم کریں ، اور ہم بہتر خدمات پیش کرسکیں گے۔

3 فیز آئل ڈوبے ہوئے قسم کے پاور ٹرانسفارمرز کی بحالی ایک منظم کام ہے ، جس کا مقصد محفوظ ، قابل اعتماد کو یقینی بنانا ہے اور ٹرانسفارمرز کا موثر آپریشن اور ان کی خدمت کی زندگی کو بڑھانا۔

روزانہ معائنہ اور نگرانی

1. تیل کی سطح کی جانچ

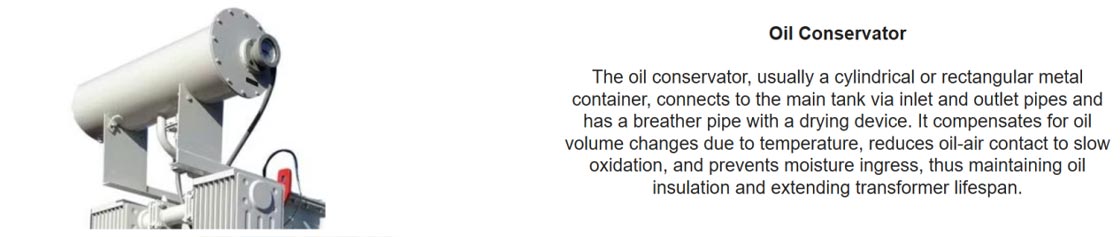

چیک کریں کہ آیا ٹرانسفارمر باڈی کے تیل کی سطح اور تیل ذخائر (آئل ٹینک) معیار کے اندر ہے درجہ حرارت پیمانے کی حد۔

اسامانیتا اور ہینڈلنگ:

تیل کی اضافی سطح: اس کی وجہ گیس پیدا ہونے والی داخلی خرابیاں یا زیادہ ماحولیاتی درجہ حرارت کی وجہ سے ہوسکتا ہے جس کی وجہ سے تیل پیدا ہوتا ہے توسیع چیک کریں کہ آیا سانس مسدود ہے اور اس کی وجہ کا تجزیہ کریں۔

تیل کی ناکافی سطح: یہ تیل کی رساو یا غیر معمولی داخلی غلطیوں کی وجہ سے ہوسکتا ہے۔ فوری طور پر تلاش کریں اور لیک پوائنٹ کو حل کریں ، اور ایک ہی برانڈ اور ماڈل کے فوری موصلیت والے تیل کو فوری طور پر بھریں۔

2. تیل کے درجہ حرارت کا معائنہ

درجہ حرارت کے اشارے کی نگرانی کریں اور چیک کریں کہ آیا تیل کا اوپری درجہ حرارت معمول ہے (عام طور پر اس سے زیادہ نہیں ہوتا ہے 85 ℃) ، اور اس کا موازنہ تاریخی آپریشن کے اعداد و شمار سے کریں۔

اسامانیتاوں اور ہینڈلنگ: اگر تیل کا درجہ حرارت غیر معمولی طور پر بڑھتا ہے تو ، یہ اوورلوڈ ، کولنگ ڈیوائس کی وجہ سے ہوسکتا ہے ناکامی ، اندرونی حد سے زیادہ گرمی (جیسے آئرن کور کا ناقص رابطہ ، سمیٹنے ، یا ٹیپ چینجر) وغیرہ۔ فوری طور پر شناخت اور خطاب کیا۔

3. تیل کی رساو معائنہ

تمام سگ ماہی سطحوں ، ویلڈز ، بشنگ ، والوز ، گیس ریلے اور ٹرانسفارمر کے دیگر حصوں کے لئے احتیاط سے معائنہ کریں تیل کے رساو کے کسی بھی نشانات۔

علاج: اگر رساو کا پتہ چلا تو ، اس سے فوری طور پر نمٹا جانا چاہئے۔ معمولی رساو سخت کرکے حل کیا جاسکتا ہے بولٹ سگ ماہی اجزاء یا ویلڈنگ کی جگہ لینے کے لئے تیل کے شدید رساو کے لئے بجلی کی بندش کی ضرورت ہے۔

4. تیل کا رنگ اور حالت موصل

تیل کی سطح کے گیج کے ذریعے تیل کے رنگ کا مشاہدہ کریں۔

عام: شفاف ، ہلکا پیلا۔

غیر معمولی: اگر رنگ گہرا یا سیاہ ہوجاتا ہے تو ، یہ تیل کی خرابی یا داخلی غلطیوں جیسے آرکس یا کی نشاندہی کرسکتا ہے زیادہ گرمی

5. آواز (شور) معائنہ

مواد: جب ٹرانسفارمر عام طور پر کام کر رہا ہے تو ، یہ ایک یکساں "گونجنے والی" برقی مقناطیسی آواز کا اخراج کرتا ہے۔

اسامانیتا اور ہینڈلنگ:

بڑھتی اور یکساں آواز: اس سے اوورلوڈ یا ضرورت سے زیادہ وولٹیج کی نشاندہی ہوسکتی ہے۔

ناہموار کریکنگ یا پوپنگ آوازیں: اندر مقامی خارج ہونے والے مادہ یا موصلیت کا خرابی ہے۔

ناہموار شور کی آواز: اس کی وجہ ڈھیلی آئرن کور فاسٹنرز کی وجہ سے ہوسکتا ہے۔

اگر غیر معمولی آوازوں کا پتہ چل جاتا ہے تو ، بہتر نگرانی کی جانی چاہئے۔ ضرورت کی صورت میں ، بجلی کاٹا جانا چاہئے معائنہ کے لئے آف

6. بشنگ کا معائنہ

چیک کریں کہ آیا اونچی اور کم وولٹیج بشنگ کی سطحیں صاف ہیں ، اور کسی بھی دراڑیں ، نقصانات ، یا تلاش کریں۔ خارج ہونے والے نمبر

علاج: اگر سطحیں گندا ہیں تو ، انہیں صاف کرنے کی ضرورت ہے۔ اگر دراڑیں یا شدید خارج ہوتے ہیں تو بشنگ کو تبدیل کرنے کی ضرورت ہے۔

7. سانس لینے والا (نمی جذب کرنے والا) معائنہ

مواد: سلکا جیل کا رنگ چیک کریں۔ خشک سلکا جیل نیلے رنگ کا ہے ، اور نمی سے سیر ہونے پر یہ گلابی ہوجاتا ہے۔

طریقہ کار: جب سلکا جیل کے 2/3 سے زیادہ گلابی ہوجاتے ہیں تو اسے تبدیل کرنا چاہئے۔ اگر آئل کپ میں تیل ہے ، چیک کریں کہ آیا تیل کی سطح عام ہے۔

8. کولنگ سسٹم کا معائنہ

مواد: ایئر ٹھنڈا ٹرانسفارمرز کے ل check ، چیک کریں کہ شائقین عام طور پر کام کر رہے ہیں یا نہیں۔ تیل سے ٹھنڈا/ پانی سے ٹھنڈا ہونے کے لئے ٹرانسفارمر ، آئل پمپ ، واٹر پمپ ، شائقین ، اور کولروں میں کسی بھی رساو کے کام کے حالات کی جانچ کریں۔

ہینڈلنگ: گرمی کی مناسب کھپت کو یقینی بنانے کے لئے فوری طور پر کسی بھی غلطیوں کا ازالہ کریں۔

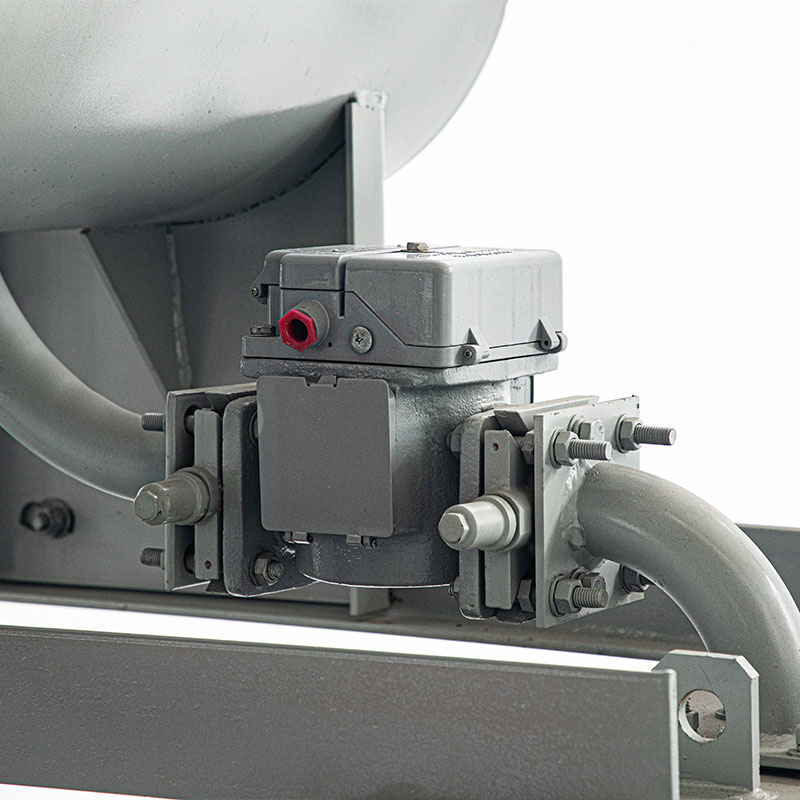

9. گیس ریلے معائنہ

چیک کریں کہ آیا ریلے کے اندر گیس کا کوئی جمع ہے یا نہیں اور آیا مشاہدہ کی ونڈو صاف ہے۔

علاج: اگر تھوڑی مقدار میں گیس موجود ہے تو ، اسے تجزیہ کے لئے ریکارڈ اور نمونہ بنانا چاہئے۔ اگر گیس کی مقدار بڑا ہے ، ریلے سگنل یا سفر جاری کرے گا ، اور فوری طور پر ہینڈلنگ کی ضرورت ہے۔

10. گراؤنڈنگ ڈیوائس معائنہ

چیک کریں کہ آیا دیوار اور غیر جانبدار نقطہ گراؤنڈنگ تار محفوظ طریقے سے جڑے ہوئے ہیں اور زنگ سے پاک ہیں۔
