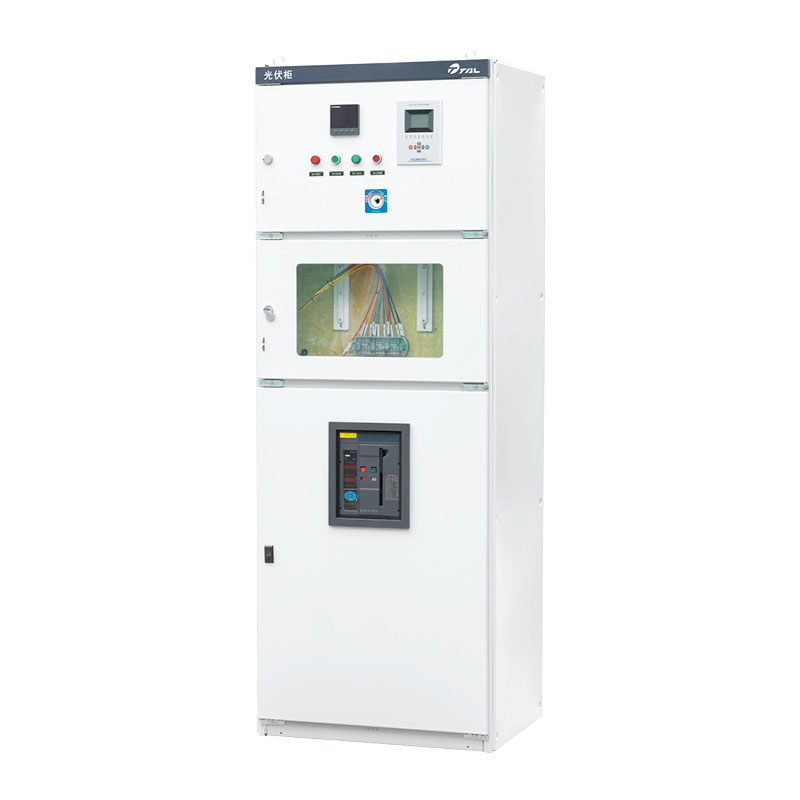

فوٹو وولٹک گرڈ سے منسلک کم وولٹیج کابینہ

ٹیلکی فیکٹری کے ذریعہ فراہم کردہ فوٹو وولٹک گرڈ سے منسلک کم وولٹیج کابینہ فوٹو وولٹک انورٹر کے ذریعہ بجلی کی توانائی کی پیداوار جمع کرتی ہے اور اسے بوجھ اور پاور گرڈ میں محفوظ طریقے سے منتقل کرنے کا ذمہ دار ہے۔ ایک ہی وقت میں ، اس میں جامع تحفظ ، نگرانی اور شیڈولنگ کے افعال ہیں۔

اہم افعال

فوٹو وولٹک گرڈ سے منسلک کم وولٹیج کابینہ کسی بھی طرح ایک سادہ "کنکشن باکس" نہیں ہے۔ یہ انجام دیتا ہے کلیدی افعال کے بعد:

1. بجلی جمع کرنے اور تقسیم

· جمع کرنا: متعدد فوٹو وولٹک انورٹرز سے متبادل موجودہ آؤٹ پٹ کو ایک یا کئی مین میں یکجا کریں ٹرانسمیشن کی کارکردگی کو بڑھانے کے لئے سرکٹس۔

· تقسیم: جمع شدہ طاقت کو مقامی بوجھ (صارفین کے اپنے استعمال کے ل)) کو معقول طور پر مختص کریں اور منتقل کریں گرڈ کو باقی طاقت۔

2. گرڈ کنکشن پوائنٹ

· یہ فوٹو وولٹک نظام اور گرڈ کے مابین قانونی حد بندی کا نقطہ ہے۔ عام طور پر گرڈ کمپنیوں کی ضرورت ہوتی ہے اس مقام پر پیمائش اور نگرانی اس بات کو یقینی بنانے کے لئے کہ فوٹو وولٹک نظام پر رب پر منفی اثرات مرتب نہیں کرتے ہیں گرڈ

3. جامع تحفظ کے افعال

over اوورلوڈ اور شارٹ سرکٹ پروٹیکشن: حد سے زیادہ کرنٹ کو نقصان دہ سامان سے روکنے کے لئے سرکٹ بریکر کا استعمال کریں یا آگ لگنے کا سبب بنتا ہے۔

current اینٹی ریورس موجودہ تحفظ (ضرورت کے مطابق): جب بجلی کی پیداوار بوجھ سے بجلی کی کھپت سے زیادہ ہوجائے تو ، بجلی کو اوپری سطح کے ٹرانسفارمر کو واپس کھلانے سے روکیں (کچھ ایپلی کیشنز میں اس کی ممانعت ہے)۔

antion اینٹی آئس لینڈنگ اثر کا تحفظ: یہ گرڈ سے منسلک نظام کی بنیادی حفاظت کا کام ہے۔ جب گرڈ ہے طاقت سے دور ، فوٹو وولٹک کو روکنے کے لئے گرڈ سے فوٹو وولٹک نظام کو جلدی سے منقطع کرنا ضروری ہے پاور گرڈ کی بحالی کے اہلکاروں کی حفاظت کو خطرے میں ڈالتے ہوئے ، پاور آف لائنوں میں منتقل ہونے سے بجلی۔ اگرچہ انورٹر میں خود ہی یہ کام ہوتا ہے ، لیکن تقسیم کی کابینہ عام طور پر بیک اپ کے تحفظ کے طور پر استعمال ہوتی ہے۔

frequency اوور/انڈر وولٹیج ، فریکوئینسی پروٹیکشن سے زیادہ/انڈر کے تحت: گرڈ پیرامیٹرز کی نگرانی کریں۔ ایک بار جب کسی بے ضابطگی کا پتہ چل جاتا ہے تو ، ایکٹ فوری طور پر سامان اور گرڈ کی حفاظت کے لئے۔

· اضافے سے بچاؤ: بجلی کے ہڑتالوں جیسے اوور وولٹیج کے جھٹکے کو روکیں مہنگے انورٹرز اور دیگر کو نقصان پہنچانے سے سامان

4. نگرانی اور پیمائش

· سمارٹ میٹر: فوٹو وولٹائکس ، پاور کے ذریعہ پیدا ہونے والی بجلی کی درست پیمائش کے لئے دو طرفہ میٹر انسٹال کریں گرڈ میں کھلایا ، اور گرڈ سے تیار کردہ بجلی۔ یہ بجلی کے بل تصفیہ کی بنیاد ہیں۔

devices مانیٹرنگ ڈیوائسز: پیرامیٹرز کی نگرانی کریں جیسے وولٹیج ، موجودہ ، بجلی ، بجلی کی پیداوار ، بجلی کا عنصر موجودہ/وولٹیج ٹرانسفارمرز ، پاور میٹر ، وغیرہ کے ذریعے وقت۔

5. سوئچنگ اور کنٹرول

manual دستی یا خودکار کنکشن اور منقطع کی سہولت کے لئے منقطع سوئچز ، رابطے وغیرہ فراہم کریں۔ آپریشنز ، سامان کی بحالی اور مرمت کی سہولت فراہم کرنا۔

براہ کرم درج ذیل معلومات فراہم کریں ، اور ہم بہتر خدمات پیش کرسکیں گے۔

بہتر مواصلات اور درست ترتیب کے ل. ، براہ کرم ہمیں سنگل لائن ڈایاگرام فراہم کریں آپ کا فوٹو وولٹک نظام۔
